Abdeckkappe DN/OD 400   Belastungsklasse A15 (begehbar) mit Kindersicherung   diese passt genau auf das Steigrohr DN 400 nicht jedoch direkt auf den Schachtgrundkörper!!   Sparpack: 14 Stück

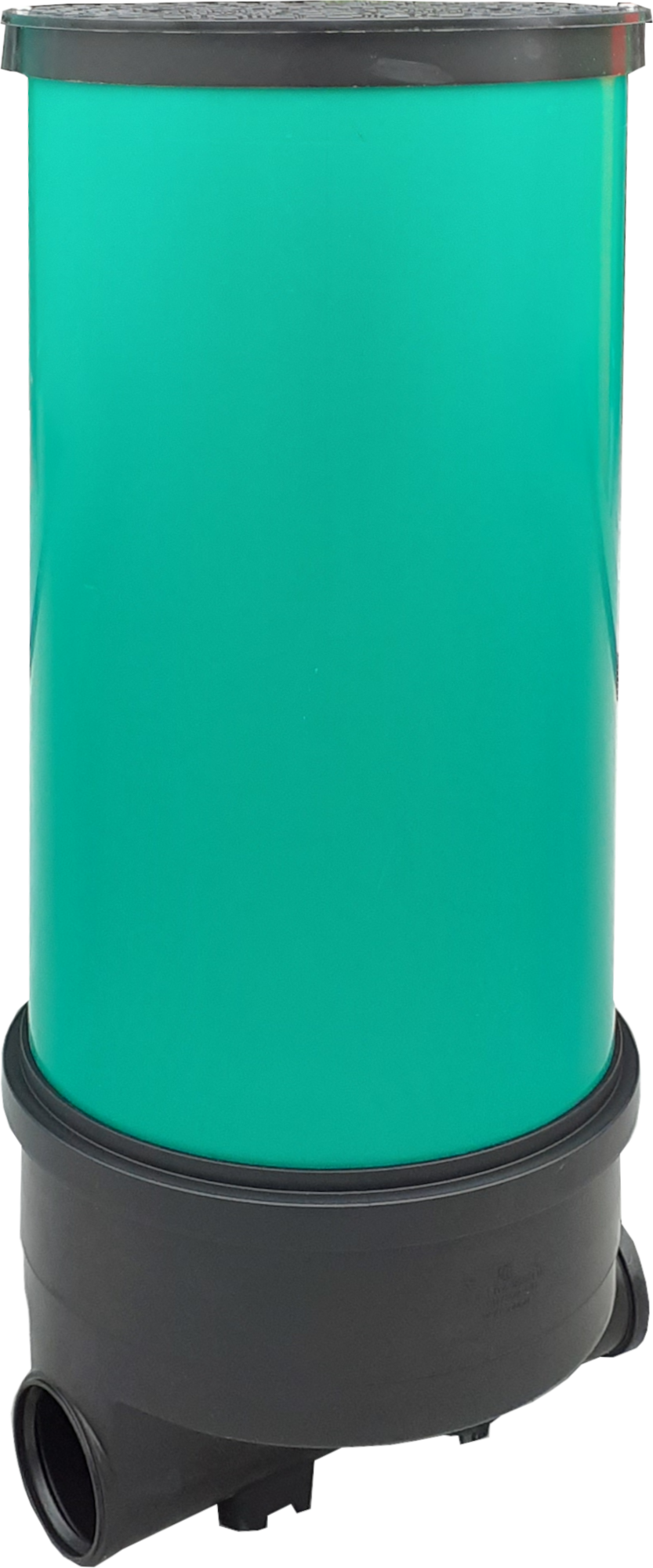

PP KG Schacht DN400 Durchgang NW/OS 110 PP-Steigrohr 1000mm grün mit Kunststoffabdeckung A15   als Anbindungsbauwerk in den Ausführungen PP-Durchgang DN/OD Zulauf 1x110 Ablauf 1x110 PP-Durchgang DN/OD Zulauf 1x160 Ablauf 1x160 PP-Durchgang DN/OD Zulauf 1x200 Ablauf 1x200 PP-Rechts Mitte Links DN/OD Zulauf 3x110 Ablauf 1x110 PP-Rechts Mitte Links DN/OD Zulauf 3x160 Ablauf 1x160 PP-Rechts Mitte Links DN/OD Zulauf 3x200 Ablauf 1x200 mit PP-Steigrohr in den Ausführungen 500mm, 800mm und 1000mm und einer PP-Abdeckkappe aus Kunststoff A 15 (1,5 t)   Für den Schachtboden ist keine Abdeckung original verfügbar! Abdeckungen passen nur auf das einzusteckende PP-Steigrohr DN400!   Soll der Schachtboden sofort verschlossen werden so kann ein Muffenstopfen DN400 verwendet werden. Dieser darf jedoch nicht im Außenbereich der Sonne ausgesetzt werden (Bruchgefahr!)   Farbe: schwarz/grün   Einbautiefe (mm) mit Kunststoffabdeckung, A 15, DN/OD 400                                    Steigrohr              Schachtboden DN/OD 400                                                  Baulänge              DN/OD 110       DN/OD 160       DN/OD 200       DN/OD 250       DN/OD 315        500 mm              699              720              744              899              968        800 mm              999              1020              1044              1199              1268        1000 mm              1199              1220              1244              1399              1468          min. Einbautiefe       424              500              469              683              752        "wenn das Steigrohr  gekürzt wird auf"       190              245              190              190              249   Das Ostendorf Schachtsystem DN/OD 400 bietet maßgerechte Lösungen für vielfältige Praxisanwendungen. Alle Bausteine sind schnell und einfach miteinander sowie mit anderen Rohrsystemen zu verbinden. Perfekte Anschlüsse und integrierte Dichtungen garantieren in jedem Anwendungs- bereich eine sichere Verbindung. Die optimal dimensionierte Teleskopabdeckung passt sich der Umgebung nicht nur optisch an. Sie ist in der Höhe bis zu 400 mm verstellbar und leicht justierbar. Mit diesen Argumenten ist das Ostendorf Schachtsystem das innovative Schachtsystem, das Grundstücksentwässerung noch leichter macht. Klein in der Abmessung, groß in der Leistung. Er ist der typische Revisionsschacht für die Grundstücksentwässerung. Anwendung z. B. als Hauskontrollschacht oder als Drainagekontrollschacht. Handelsname: Schachtsystem DN/OD 400 DIN EN 13598 Schachtboden: Polypropylen Steigrohre: Polypropylen Anwendung: als Kontrollschacht Nennweite: DN/OD 400 Farbe: grün/schwarz Vorteile: ·  variabel ·  einfache Handhabung ·  geringes Gewicht, deutlich leichter als Beton ·  hervorragende hydraulische Eigenschaften

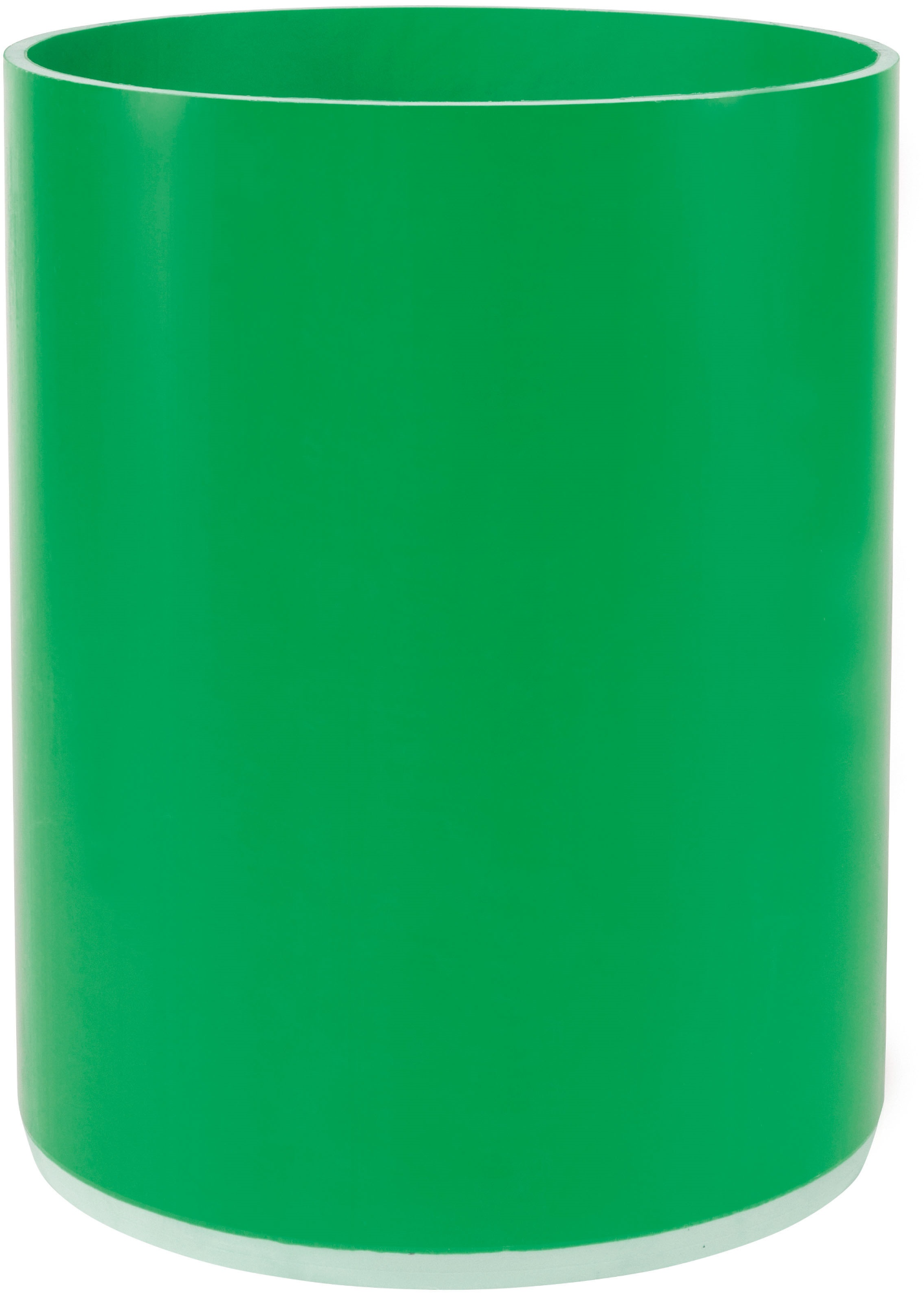

Steigrohr DN/OD 400   Länge: 1000mm grün   Das Steigrohr wird in den Grundkörper geschoben und auf die nötige Höhe gekürzt. Sollten Sie höher als 1m benötigen so können Sie ein KG-Rohr DN 400 auf dieses Steigrohr setzten.  (Muffe nach unten)   Wichtig: Ein so gebauter Schacht ist dann jedoch maximal begehbar!   Einbautiefe (mm) mit Kunststoffabdeckung, A 15, DN/OD 400                                    Steigrohr              Schachtboden DN/OD 400                                                  Baulänge              DN/OD 110       DN/OD 160       DN/OD 200       DN/OD 250       DN/OD 315        500 mm              699              720              744              899              968        800 mm              999              1020              1044              1199              1268        1000 mm              1199              1220              1244              1399              1468          min. Einbautiefe       424              500              469              683              752        "wenn das Steigrohr  gekürzt wird auf"       190              245              190              190              249

Gusskappe DN/OD 400   Belastungsklasse A15 (begehbar) mit Kindersicherung diese passt genau auf das Steigrohr DN 400 nicht jedoch direkt auf den Schachtgrundkörper!!     Wie bei allen Gussartikeln ist ein Rostansatz normal und kein Qualitätsmangel!

Abdeckkappe DN/OD 400   Belastungsklasse A15 (begehbar) mit Kindersicherung   diese passt genau auf das Steigrohr DN 400 nicht jedoch direkt auf den Schachtgrundkörper!!

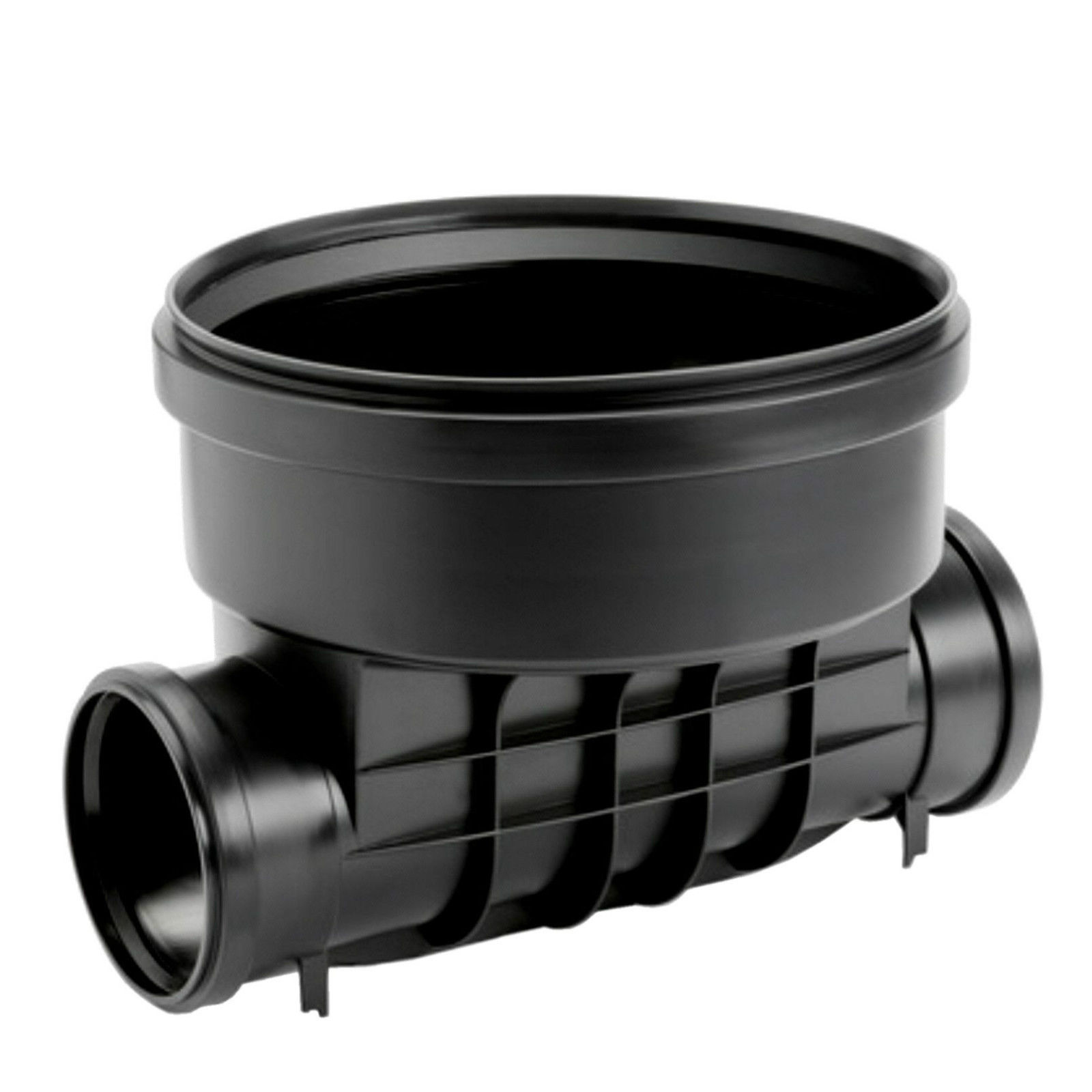

Schachtboden (Schachtgrundkörper) DN/OD 400 RML   als Anbindungsbauwerk in der Ausführung DN/OD Zulauf 3x110-Ablauf 1x110   Für den Schachtboden ist keine Abdeckung original verfügbar! Abdeckungen passen nur auf das einzusteckende Steigrohr DN400!   Soll der Schachtboden sofort verschlossen werden so kann ein Muffenstopfen DN400 verwendet werden. Dieser darf jedoch nicht im Außenbereich der Sonne ausgesetzt werden (Bruchgefahr!)   Farbe: schwarz   Einbautiefe (mm) mit Kunststoffabdeckung, A 15, DN/OD 400                                    Steigrohr              Schachtboden DN/OD 400                                                  Baulänge              DN/OD 110       DN/OD 160       DN/OD 200       DN/OD 250       DN/OD 315        500 mm              699              720              744              899              968        800 mm              999              1020              1044              1199              1268        1000 mm              1199              1220              1244              1399              1468          min. Einbautiefe       424              500              469              683              752        "wenn das Steigrohr  gekürzt wird auf"       190              245              190              190              249
